Как соорудить мангал из кирпича своими руками?
Чтобы баловать семью и друзей вкуснейшими блюдами, придётся потрудиться. Но оно того стоит!
Лопата — для подготовки основания. Песок, цемент, огнеупорная смесь, вода — для кладки.
Тротуарная плитка (опционально), щебень, или бутовый камень, или битый кирпич — для основания.
Кельма (мастерок) — для кладки.
Молоток‑кирочка — для колки и отёсывания кирпича.
УШМ (болгарка) с диском по камню — для резки кирпича.
Отвес, уровень, правило — для контроля правильности кладки.
Рулетка, угольник, карандаш, шнур — для разметки.
Очки, перчатки — для защиты.
Корыто — для замеса раствора.
Ведро — для воды и раствора.
Полнотелый красный кирпич — для возведения мангала.
Шамотный кирпич — для обкладывания топки.
Рубероид — для гидроизоляции.
Арматура, уголки — для армирования.
Базальтовая или каолиновая вата — для теплоизоляции.
Металлический зонт‑колпак (опционально) — для защиты мангала.
Располагая мангал в глубине сада, не забывайте о коммуникациях: рядом с очагом не обойтись без электричества и воды. Заранее продумайте удобные подходы из разных мест участка.
К сожалению, подробные чертежи с указанием раскладки каждого ряда стоят денег. Максимум, на что можно рассчитывать в интернете, в том числе на YouTube, бесплатно, — это общий обзор конструкции или просто фото готового результата, от которых мало пользы.
Поэтому здорово будет набросать проект на бумаге, в Sketchup или другом ПО для проектирования. Можно даже потренироваться и попробовать выложить мангал из кирпича без раствора. Это позволит определиться с удобной высотой, примерить размер решётки, а также предусмотреть крепления для шампуров.
4. Подготовьте основание
Поскольку кирпич много весит, мангал следует располагать на прочном основании. Для небольших очагов, на кладку которых идёт до 200 кирпичей, достаточно вымостить площадку тротуарными плитками на утрамбованном песке или щебне, предварительно сняв дёрн.
Более тяжёлые мангалы нуждаются в основательном фундаменте. Для его обустройства необходимо выкопать котлован глубиной 50–70 см или не менее уровня промерзания на пучинистых грунтах. Далее заполнить его бутовым камнем, битым кирпичом или щебнем и залить поверх плиту толщиной 15–25 см из готового бетона или цементно‑песчаного раствора. Чтобы приготовить такую смесь самостоятельно, соедините 1 часть цемента с 4 частями песка и постепенно добавляйте воду, пока масса не начнёт напоминать сметану. Желательно усилить плиту арматурой, уложив её в середину конструкции.
До полного отвердения бетона в течение месяца начинать возведение очага нельзя. Исключение составляют лишь небольшие мангалы, к строительству которых можно приступать через несколько суток после схватывания основания.
Некоторые умельцы, чтобы сэкономить, берут для мангала пустотелый кирпич. Это допустимо, но конструкция из такого материала получится менее долговечной.
Кирпичи должны быть одинаковыми, правильной формы, с прямыми углами, без трещин, искривлений и посторонних вкраплений. При постукивании хороший кирпич издаёт звонкий металлический звук, а при падении разбивается только на крупные куски. Материал такого качества используется в самых важных частях вроде топки.
Очень высокий звук дают пережжённые кирпичи, а слишком глухой — недожжённые. Первые неустойчивы к перепадам температур из‑за иного коэффициента расширения, а вторые недостаточно прочные и могут скрывать в себе трещины. В принципе такой материал годится для основания мангала, трубы и других элементов, не контактирующих напрямую с огнём.
Выполнять кладку следует быстро, чтобы нанесённый раствор не пересыхал и не терял прочность. Поэтому нужно сразу подготовить все целые кирпичи, половинки и другие куски. Разделить материал на части можно с помощью молотка‑кирочки или УШМ. Первый способ быстрее, второй позволяет добиться большей точности и применяется для сложных элементов.
Для колки лучше подходят хорошо обожжённые кирпичи. Их необходимо разметить с помощью карандаша, нарисовав линию по всему периметру. По этой же метке остриём молотка делают неглубокие насечки на каждой из граней, затем по ним слегка постукивают, переворачивая кирпич в руке. После этого уже сильнее ударяют в ребро с одной и с другой стороны до отделения части. Неровности убирают, потерев этой гранью о другой кирпич.
Болгаркой работать проще. После разметки карандашом достаточно сделать прорези с каждой стороны. Можно даже не дорезать до конца, а потом просто ударить кирочкой для отделения куска. Оставшуюся выступающую часть легко подчистить УШМ, сделав грань идеально ровной.
Для кладки используются два типа раствора, имеющие разные свойства. Глиняно‑песчаный устойчив к повышенным температурам, но боится влаги, поэтому применяется в топке. С цементно‑песчаным всё в точности наоборот: он не выдерживает сильный нагрев, но лучше переносит воздействие воды, так что его используют для основания, массива кладки и трубы.
Глиняно‑песчаный раствор можно приготовить самостоятельно, но это довольно хлопотное дело. Ведь нужно найти подходящую глину, подобрать правильные пропорции. Проще использовать покупную огнеупорную смесь для кладки печей, рассчитанную на температуру от 1 000 °С. Её нужно лишь развести водой по инструкции, а потом дать настояться в течение указанного времени (обычно 60 минут).
Цементно‑песчаный раствор также можно сделать из готовой сухой смеси с помощью воды. Но при желании его легко приготовить самостоятельно, смешав 1 часть цемента, 3–4 части хорошо просеянного песка и постепенно добавляя воду до получения нужной консистенции.
Оба раствора должны быть полностью однородными и по густоте напоминать сметану. При кладке излишки правильно разведённой смеси легко выдавливаются под весом кирпича и небольшом нажиме рукой.
Кладка начинается с цокольной части. Карандашом или мелом на фундаменте размечают контуры мангала. Если конструкция совсем простая, можно обойтись без этого. Первый ряд, как и все последующие, следует разместить сначала насухо, примерив и проверив подгонку кирпичей, и только потом уложить на раствор.
Однако класть прямо на фундамент нельзя: из‑за близости к земле в блоках будет накапливаться влага и со временем они разрушатся. Избежать этого можно, добавив под кирпичи слой гидроизоляции, например рубероид или другой подобный по свойствам материал.
Сначала нужно положить угловые камни. Затем с помощью шнура убедиться, что длина диагоналей одинакова, а при необходимости подкорректировать расположение угловых элементов. После этого можно добавить остальные кирпичи в ряду.
Размещать весь ряд сразу на раствор не стоит: он быстро пересохнет. Лучше наносить массу на один‑два кирпича. Сами же камни перед укладкой следует окунать в воду на несколько секунд. В противном случае из смеси будет вытягиваться много влаги, и она быстро загустеет.
Старайтесь выдерживать минимальные швы между кирпичами. Для обычного рядового — не более 5 мм, а для шамотного — не более 3 мм. Все швы должны быть полностью заполнены раствором. Выдавленные излишки убираются кельмой или рукой. Снаружи это необходимо из соображений эстетики, а изнутри — для уменьшения сопротивления дыму и улучшения тяги.
Каждый последующий ряд укладывается так, чтобы вертикальные швы нижнего приходились на центры камней верхнего. То есть если первый начинается с целого кирпича, значит, второй — с половинки. И потом всё повторяется: все чётные и все нечётные ряды будут одинаковыми.
Растворы довольно быстро схватываются, поэтому следует прямо во время кладки оформлять наружные швы. Им можно придать вогнутую или, наоборот, выпуклую форму, с помощью разрезанной вдоль трубки или шланга.
Другой вариант оформления кладки — «впустошовку», когда швы оставляют заполненными не до конца, с одинаковым зазором. Для этого по краям ряда кладут квадратные стальные прутки 5 × 5 мм. После укладки нескольких кирпичей элементы извлекают и переставляют дальше по ряду. В итоге получается ровный, аккуратный шов.
Важно, чтобы стены и углы были строго вертикальными. Для проверки этого следует прикладывать к кладке уровень и при необходимости корректировать выступающие камни лёгкими постукиваниями молотком.
Ряды, в свою очередь, должны быть горизонтальными — это тоже проверяется длинным уровнем или правилом. Если мангал большой, можно натянуть сверху угловых кирпичей шнур или леску и по ним равнять верх остальных камней при укладке.
В простых мангалах достаточно встроить жаровню для углей. Хотя можно и просто насыпать их на дно очага. Но в более серьёзных конструкциях пространство под топкой и над ней необходимо закрывать арками и перекрытиями, опирающимися на стальные уголки.
Арки формируют из нечётного количества кирпичей, которые выкладывают по заранее вырезанному шаблону из фанеры или доски с нужным радиусом. Камни укладываются от стен к центру, а затем посередине соединяются разрезанным в форме клина замковым кирпичом. Крайние элементы подрезают для точного примыкания.
Для перекрытий используются стальные уголки, которые служат опорой для лежащих сверху кирпичей. Элементы укладываются между уголками, а с наружной части мангала — на них. В последнем случае в камне пропиливается отверстие на глубину верхней полки уголка.
Металлические перемычки не должны доходить до стенок на 1–2 см, иначе при нагреве и расширении они могут разрушить кладку.
В простых открытых мангалах топку можно выложить из обычного кирпича. В больших конструкциях с дымоходом температура очень высока, и её может выдержать только огнеупорный шамотный кирпич. Поэтому изнутри топка обкладывается именно таким материалом параллельно с основной кладкой или потом. Второй вариант менее удобный.
Раствор в этом случае используется глиняно‑песчаный. Кирпичи можно устанавливать на ребро, главное — соблюсти два важных условия. Нельзя соединять обычную и огнеупорную кладку: последняя будет расширяться при нагреве, что может привести к разрушению конструкции. По этой же причине не стоит укладывать шамотный и рядовой кирпич вплотную: оставляйте зазор примерно в 1 см. Его желательно заполнять базальтовой или каолиновой ватой (в крайнем случае песком) для теплоизоляции.
Этот элемент есть только у больших мангалов. Он является связующим звеном между топкой и трубой. Дымосборная камера соединяет их между собой за счёт постепенного сужения. Кирпичи здесь кладутся на глиняно‑песчаный раствор.
Для перекрытия проёма очага снова используются арки или металлические уголки. Потом каждый ряд кладки с боков и спереди смещают на 3 см внутрь, чтобы получить своеобразную пирамиду и постепенно выйти на размер трубы. Для улучшения тяги выступающие внутрь углы кирпичей желательно срезать, хотя это необязательно.
Труба тоже есть только у основательных очагов. Если строите небольшой мангал, переходите к следующему пункту. Дымоход выполняется в полкирпича, материал укладывается широкой стороной. Сечение трубы должно быть не менее 12% от площади топочного отверстия, а высота — от 1–1,5 м (от низа топки) или на 0,5 м выше, чем конёк крыши беседки.
Кладка выполняется на цементно‑песчаный раствор. Толщину шва здесь допускается увеличить до 10 мм. Для проверки вертикальности используют уровень и отвес. На конце дымохода желательно установить металлический зонт‑колпак, который защитит верх трубы и внутренние стенки от разрушающего воздействия влаги во время дождя и таяния снега.
Ускорить сушку крупной постройки можно, сжигая в ней понемногу сухого топлива вроде щепы. Объём закладки должен быть около 20% от стандартного объёма топки. С каждым разом его увеличивают, постепенно доводя до нормального. При этом желательно не доводить температуру наружной поверхности мангала выше 50–60 °С (при ней руку можно удержать на поверхности в течение нескольких секунд).
1. Приготовьте всё необходимое
Для постройки мангала понадобятся нехитрые инструменты, большинство из которых найдётся в любом гараже или сарае. А вот материалы и кое‑какие приспособления придётся докупить.Лопата — для подготовки основания. Песок, цемент, огнеупорная смесь, вода — для кладки.
Тротуарная плитка (опционально), щебень, или бутовый камень, или битый кирпич — для основания.
Кельма (мастерок) — для кладки.
Молоток‑кирочка — для колки и отёсывания кирпича.
УШМ (болгарка) с диском по камню — для резки кирпича.
Отвес, уровень, правило — для контроля правильности кладки.
Рулетка, угольник, карандаш, шнур — для разметки.
Очки, перчатки — для защиты.
Корыто — для замеса раствора.
Ведро — для воды и раствора.
Полнотелый красный кирпич — для возведения мангала.
Шамотный кирпич — для обкладывания топки.
Рубероид — для гидроизоляции.
Арматура, уголки — для армирования.
Базальтовая или каолиновая вата — для теплоизоляции.
Металлический зонт‑колпак (опционально) — для защиты мангала.
2. Подыщите место для установки
Мангал должен стоять подальше от деревянных и других легковоспламеняющихся построек. Лучше всего расположить его между хозблоком и домом или в непосредственной близости к беседке. Учитывайте направление преобладающих ветров, чтобы дым и золу не сносило в сторону дома. Если места не очень много, позже для защиты можно высадить кустарники вокруг зоны барбекю.Располагая мангал в глубине сада, не забывайте о коммуникациях: рядом с очагом не обойтись без электричества и воды. Заранее продумайте удобные подходы из разных мест участка.
3. Определитесь с конструкцией
Зная, какое пространство доступно для постройки, можно приступать в выбору самого мангала. Если у вас нет опыта, лучше остановиться на более простых вариантах без дымохода и дополнительных элементов вроде столешниц или мойки. Желательно составить проект или найти готовый. Он поможет не только точно подсчитать количество материалов, но и послужит шпаргалкой во время работы.К сожалению, подробные чертежи с указанием раскладки каждого ряда стоят денег. Максимум, на что можно рассчитывать в интернете, в том числе на YouTube, бесплатно, — это общий обзор конструкции или просто фото готового результата, от которых мало пользы.
Поэтому здорово будет набросать проект на бумаге, в Sketchup или другом ПО для проектирования. Можно даже потренироваться и попробовать выложить мангал из кирпича без раствора. Это позволит определиться с удобной высотой, примерить размер решётки, а также предусмотреть крепления для шампуров.
4. Подготовьте основание
Поскольку кирпич много весит, мангал следует располагать на прочном основании. Для небольших очагов, на кладку которых идёт до 200 кирпичей, достаточно вымостить площадку тротуарными плитками на утрамбованном песке или щебне, предварительно сняв дёрн.Более тяжёлые мангалы нуждаются в основательном фундаменте. Для его обустройства необходимо выкопать котлован глубиной 50–70 см или не менее уровня промерзания на пучинистых грунтах. Далее заполнить его бутовым камнем, битым кирпичом или щебнем и залить поверх плиту толщиной 15–25 см из готового бетона или цементно‑песчаного раствора. Чтобы приготовить такую смесь самостоятельно, соедините 1 часть цемента с 4 частями песка и постепенно добавляйте воду, пока масса не начнёт напоминать сметану. Желательно усилить плиту арматурой, уложив её в середину конструкции.
До полного отвердения бетона в течение месяца начинать возведение очага нельзя. Исключение составляют лишь небольшие мангалы, к строительству которых можно приступать через несколько суток после схватывания основания.
5. Переберите и отсортируйте кирпич
Открытые мангалы без дымохода чаще всего строят из рядового (красного) полнотелого кирпича. А в вариантах с трубой дополнительно используется огнеупорный шамотный кирпич, которым обкладывают изнутри топку. Это необходимо для того, чтобы от высоких температур обычный материал не потрескался и не разрушился.Некоторые умельцы, чтобы сэкономить, берут для мангала пустотелый кирпич. Это допустимо, но конструкция из такого материала получится менее долговечной.
Кирпичи должны быть одинаковыми, правильной формы, с прямыми углами, без трещин, искривлений и посторонних вкраплений. При постукивании хороший кирпич издаёт звонкий металлический звук, а при падении разбивается только на крупные куски. Материал такого качества используется в самых важных частях вроде топки.
Очень высокий звук дают пережжённые кирпичи, а слишком глухой — недожжённые. Первые неустойчивы к перепадам температур из‑за иного коэффициента расширения, а вторые недостаточно прочные и могут скрывать в себе трещины. В принципе такой материал годится для основания мангала, трубы и других элементов, не контактирующих напрямую с огнём.
6. Заготовьте фигурные элементы
Выполнять кладку следует быстро, чтобы нанесённый раствор не пересыхал и не терял прочность. Поэтому нужно сразу подготовить все целые кирпичи, половинки и другие куски. Разделить материал на части можно с помощью молотка‑кирочки или УШМ. Первый способ быстрее, второй позволяет добиться большей точности и применяется для сложных элементов.
Для колки лучше подходят хорошо обожжённые кирпичи. Их необходимо разметить с помощью карандаша, нарисовав линию по всему периметру. По этой же метке остриём молотка делают неглубокие насечки на каждой из граней, затем по ним слегка постукивают, переворачивая кирпич в руке. После этого уже сильнее ударяют в ребро с одной и с другой стороны до отделения части. Неровности убирают, потерев этой гранью о другой кирпич.
Болгаркой работать проще. После разметки карандашом достаточно сделать прорези с каждой стороны. Можно даже не дорезать до конца, а потом просто ударить кирочкой для отделения куска. Оставшуюся выступающую часть легко подчистить УШМ, сделав грань идеально ровной.

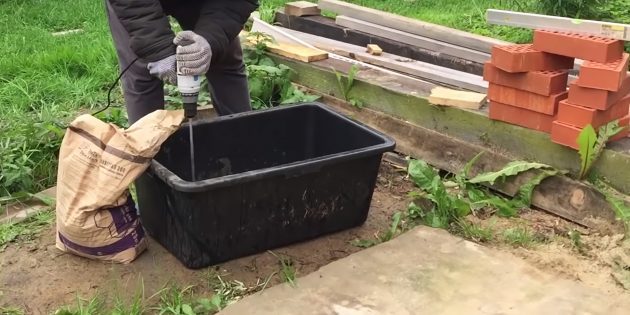

7. Приготовьте раствор
Для кладки используются два типа раствора, имеющие разные свойства. Глиняно‑песчаный устойчив к повышенным температурам, но боится влаги, поэтому применяется в топке. С цементно‑песчаным всё в точности наоборот: он не выдерживает сильный нагрев, но лучше переносит воздействие воды, так что его используют для основания, массива кладки и трубы.
Глиняно‑песчаный раствор можно приготовить самостоятельно, но это довольно хлопотное дело. Ведь нужно найти подходящую глину, подобрать правильные пропорции. Проще использовать покупную огнеупорную смесь для кладки печей, рассчитанную на температуру от 1 000 °С. Её нужно лишь развести водой по инструкции, а потом дать настояться в течение указанного времени (обычно 60 минут).
Цементно‑песчаный раствор также можно сделать из готовой сухой смеси с помощью воды. Но при желании его легко приготовить самостоятельно, смешав 1 часть цемента, 3–4 части хорошо просеянного песка и постепенно добавляя воду до получения нужной консистенции.
Оба раствора должны быть полностью однородными и по густоте напоминать сметану. При кладке излишки правильно разведённой смеси легко выдавливаются под весом кирпича и небольшом нажиме рукой.

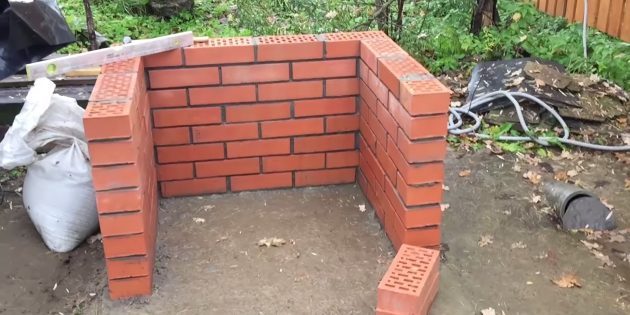

8. Выложите цоколь
Кладка начинается с цокольной части. Карандашом или мелом на фундаменте размечают контуры мангала. Если конструкция совсем простая, можно обойтись без этого. Первый ряд, как и все последующие, следует разместить сначала насухо, примерив и проверив подгонку кирпичей, и только потом уложить на раствор.
Однако класть прямо на фундамент нельзя: из‑за близости к земле в блоках будет накапливаться влага и со временем они разрушатся. Избежать этого можно, добавив под кирпичи слой гидроизоляции, например рубероид или другой подобный по свойствам материал.
Сначала нужно положить угловые камни. Затем с помощью шнура убедиться, что длина диагоналей одинакова, а при необходимости подкорректировать расположение угловых элементов. После этого можно добавить остальные кирпичи в ряду.
9. Продолжайте кладку
Размещать весь ряд сразу на раствор не стоит: он быстро пересохнет. Лучше наносить массу на один‑два кирпича. Сами же камни перед укладкой следует окунать в воду на несколько секунд. В противном случае из смеси будет вытягиваться много влаги, и она быстро загустеет.
Старайтесь выдерживать минимальные швы между кирпичами. Для обычного рядового — не более 5 мм, а для шамотного — не более 3 мм. Все швы должны быть полностью заполнены раствором. Выдавленные излишки убираются кельмой или рукой. Снаружи это необходимо из соображений эстетики, а изнутри — для уменьшения сопротивления дыму и улучшения тяги.
Каждый последующий ряд укладывается так, чтобы вертикальные швы нижнего приходились на центры камней верхнего. То есть если первый начинается с целого кирпича, значит, второй — с половинки. И потом всё повторяется: все чётные и все нечётные ряды будут одинаковыми.

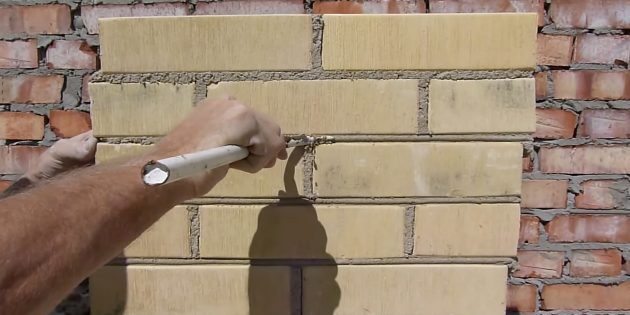

10. Не забывайте оформлять швы
Растворы довольно быстро схватываются, поэтому следует прямо во время кладки оформлять наружные швы. Им можно придать вогнутую или, наоборот, выпуклую форму, с помощью разрезанной вдоль трубки или шланга.
Другой вариант оформления кладки — «впустошовку», когда швы оставляют заполненными не до конца, с одинаковым зазором. Для этого по краям ряда кладут квадратные стальные прутки 5 × 5 мм. После укладки нескольких кирпичей элементы извлекают и переставляют дальше по ряду. В итоге получается ровный, аккуратный шов.
11. Следите, чтобы кладка была ровной
Важно, чтобы стены и углы были строго вертикальными. Для проверки этого следует прикладывать к кладке уровень и при необходимости корректировать выступающие камни лёгкими постукиваниями молотком.
Ряды, в свою очередь, должны быть горизонтальными — это тоже проверяется длинным уровнем или правилом. Если мангал большой, можно натянуть сверху угловых кирпичей шнур или леску и по ним равнять верх остальных камней при укладке.

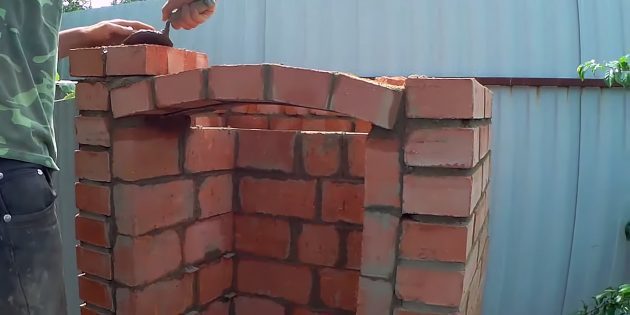

12. Сделайте арки и перекрытие
В простых мангалах достаточно встроить жаровню для углей. Хотя можно и просто насыпать их на дно очага. Но в более серьёзных конструкциях пространство под топкой и над ней необходимо закрывать арками и перекрытиями, опирающимися на стальные уголки.
Арки формируют из нечётного количества кирпичей, которые выкладывают по заранее вырезанному шаблону из фанеры или доски с нужным радиусом. Камни укладываются от стен к центру, а затем посередине соединяются разрезанным в форме клина замковым кирпичом. Крайние элементы подрезают для точного примыкания.

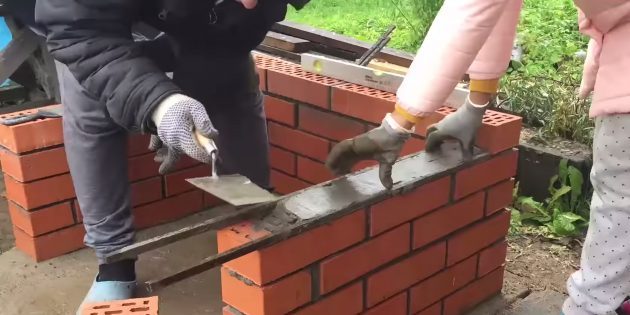

Для перекрытий используются стальные уголки, которые служат опорой для лежащих сверху кирпичей. Элементы укладываются между уголками, а с наружной части мангала — на них. В последнем случае в камне пропиливается отверстие на глубину верхней полки уголка.
Металлические перемычки не должны доходить до стенок на 1–2 см, иначе при нагреве и расширении они могут разрушить кладку.

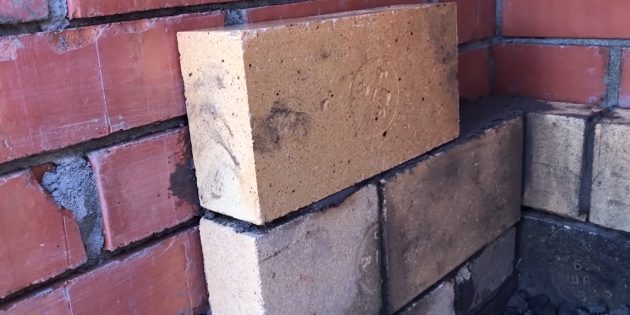

13. Займитесь топкой
В простых открытых мангалах топку можно выложить из обычного кирпича. В больших конструкциях с дымоходом температура очень высока, и её может выдержать только огнеупорный шамотный кирпич. Поэтому изнутри топка обкладывается именно таким материалом параллельно с основной кладкой или потом. Второй вариант менее удобный.
Раствор в этом случае используется глиняно‑песчаный. Кирпичи можно устанавливать на ребро, главное — соблюсти два важных условия. Нельзя соединять обычную и огнеупорную кладку: последняя будет расширяться при нагреве, что может привести к разрушению конструкции. По этой же причине не стоит укладывать шамотный и рядовой кирпич вплотную: оставляйте зазор примерно в 1 см. Его желательно заполнять базальтовой или каолиновой ватой (в крайнем случае песком) для теплоизоляции.
14. Выложите дымосборник
Этот элемент есть только у больших мангалов. Он является связующим звеном между топкой и трубой. Дымосборная камера соединяет их между собой за счёт постепенного сужения. Кирпичи здесь кладутся на глиняно‑песчаный раствор.
Для перекрытия проёма очага снова используются арки или металлические уголки. Потом каждый ряд кладки с боков и спереди смещают на 3 см внутрь, чтобы получить своеобразную пирамиду и постепенно выйти на размер трубы. Для улучшения тяги выступающие внутрь углы кирпичей желательно срезать, хотя это необязательно.
15. Возведите дымоход
Труба тоже есть только у основательных очагов. Если строите небольшой мангал, переходите к следующему пункту. Дымоход выполняется в полкирпича, материал укладывается широкой стороной. Сечение трубы должно быть не менее 12% от площади топочного отверстия, а высота — от 1–1,5 м (от низа топки) или на 0,5 м выше, чем конёк крыши беседки.
Кладка выполняется на цементно‑песчаный раствор. Толщину шва здесь допускается увеличить до 10 мм. Для проверки вертикальности используют уровень и отвес. На конце дымохода желательно установить металлический зонт‑колпак, который защитит верх трубы и внутренние стенки от разрушающего воздействия влаги во время дождя и таяния снега.
16. Просушите конструкцию
После кладки нужно дать мангалу полностью высохнуть естественным образом. Небольшим конструкциям для этого достаточно 1–2 дней, а очагам с дымоходом — не менее недели. Полностью просохшим мангал считается после того, как на его поверхности исчезнут сырые пятна, а на металлических конструкциях перестанет появляться конденсат.Ускорить сушку крупной постройки можно, сжигая в ней понемногу сухого топлива вроде щепы. Объём закладки должен быть около 20% от стандартного объёма топки. С каждым разом его увеличивают, постепенно доводя до нормального. При этом желательно не доводить температуру наружной поверхности мангала выше 50–60 °С (при ней руку можно удержать на поверхности в течение нескольких секунд).
