Лобзик на прокачку

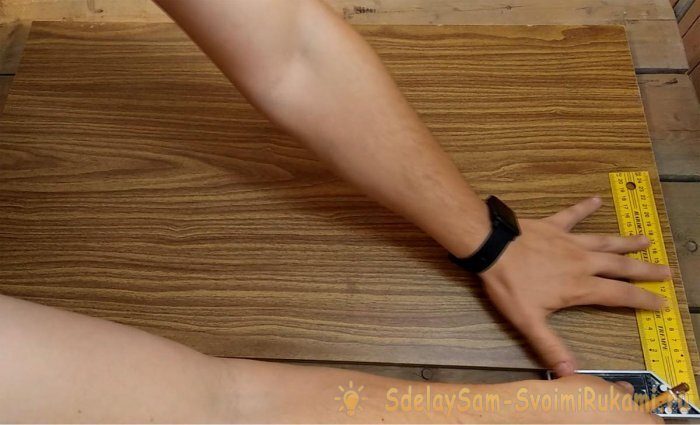

Выполнить ровный, прямолинейный рез при помощи бюджетного лобзика совсем не просто. Причины просты: люфты в лобзике, увод пилки, небольшой опыт мастера. Все эти причины легко устранить при помощи самодельной станины с направляющими для основания лобзика.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/7ca8e9979d.jpg)
Представленная конструкция позволяет резать дерево, тонколистовой металл, пластик и даже бумагу под углом 30, 45 или 90 градусов. Исключительно ради эксперимента мною был разрезан старый журнал и как можно увидеть на фото рез получается почти как из типографии.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/e7fd97a135.jpg)
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/a89ba733b7.jpg)
Рейки 30 х 50 и 20 х 30 мм;
Саморезы;
Шпильки М6;
Гайки барашковая М6;
Мебельные футорки (ввертные гайки) М6;
Из инструментов: лобзик, шуруповерт/дрель, угольник.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/595df9a8c1.jpg)

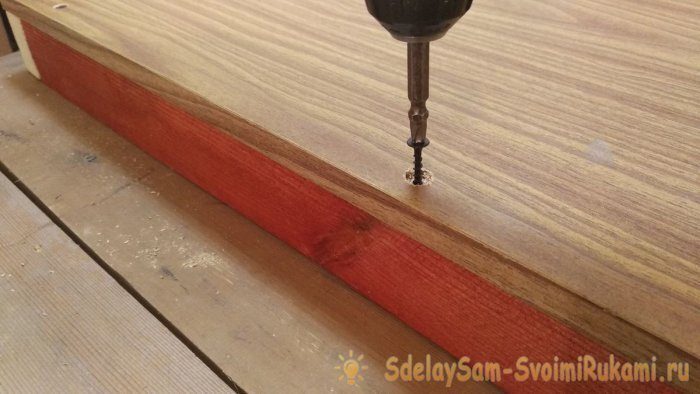

2. По периметру выполняем отверстия под саморезы диаметром 3 мм с фасками, чтобы шляпки саморезов не выступали над плоскостью основания станины. С каждой стороны по 2 -3 отверстия.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/6a01d25c94.jpg)
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/6e6cf9a2df.jpg)

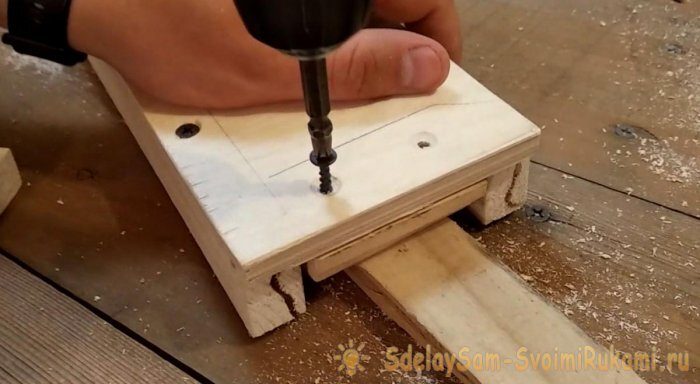

3. Следующим шагом саморезами по дереву крепим поочередно опоры основания из реек 30х50 мм. Опоры необходимы, чтобы было свободное пространство для пилки лобзика.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/de453a5f76.jpg)
Готовое основание с обратной стороны.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/303b4bec21.jpg)
И с рабочей стороны.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/45df3bded8.jpg)

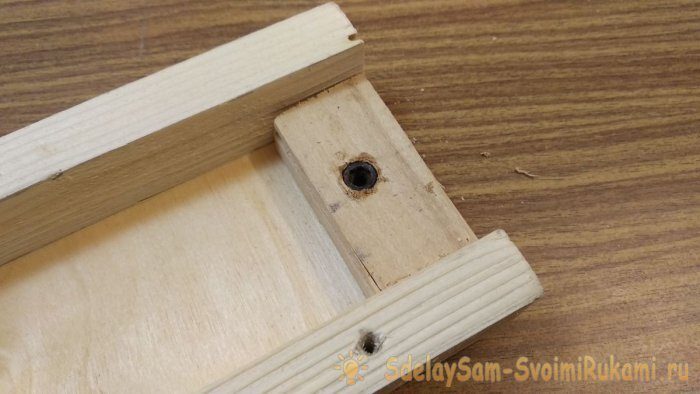

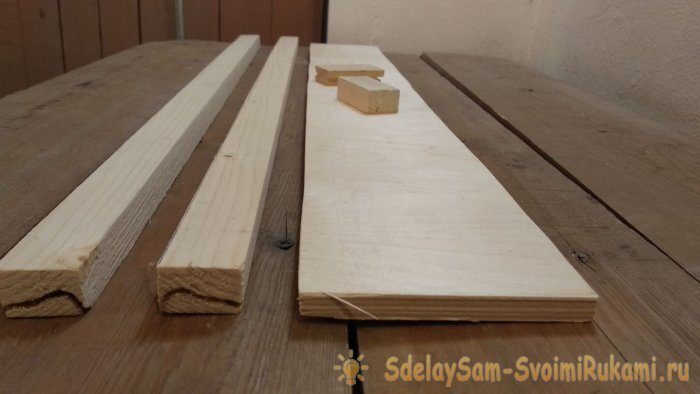

4. Далее изготавливаем направляющие из двух реек 20х30 мм и основания из фанеры 10 мм, а также ограничителей хода лобзика из рейки такого же сечения.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/a1e15d1a3c.jpg)
Длина направляющих должна соответствовать длине станины, а ширина подбирается индивидуально под каждый лобзик. Забегая вперед, представлю фото из которого наглядно виден принцип подбора ширины фанерного основания.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/08722b26b3.jpg)

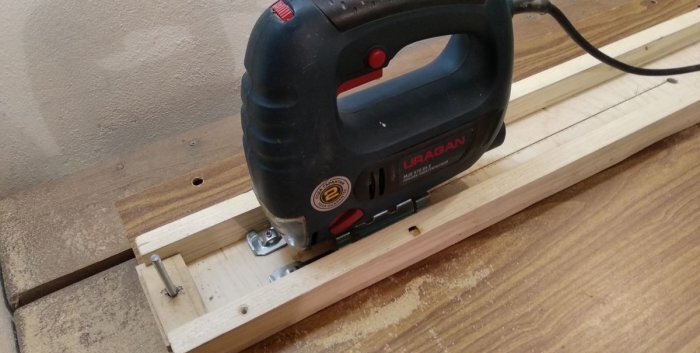

5. Предварительно необходимо демонтировать основание лобзика. Далее, прикладывая рейку 20х30 мм, делаем разметку под крепление саморезами.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/c05f1f7bdb.jpg)
6. Располагаем рейку под листом фанеры, при этом разметка должна остаться сверху!
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/e779789243.jpg)
Выполняем три отверстия под саморезы с фасками, чтобы «спрятать» шляпки крепежа.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/59132f31c8.jpg)
Крепим рейку к основанию направляющей.
7. Вторую боковую рейку крепим только после примерки основания – оно должно ходить между рейками свободно, но без люфтов. После «примерки» рейки крепим её временно сверху двумя саморезами, а далее по аналогии с шестым шагом закрепляем вторую рейку, а временные саморезы выкручиваем.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/3a5fff809b.jpg)
8. Закрепляем двумя саморезами ограничители хода.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/9545424a27.jpg)

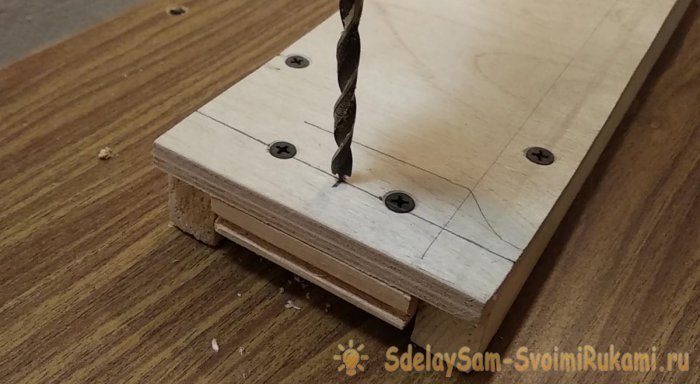

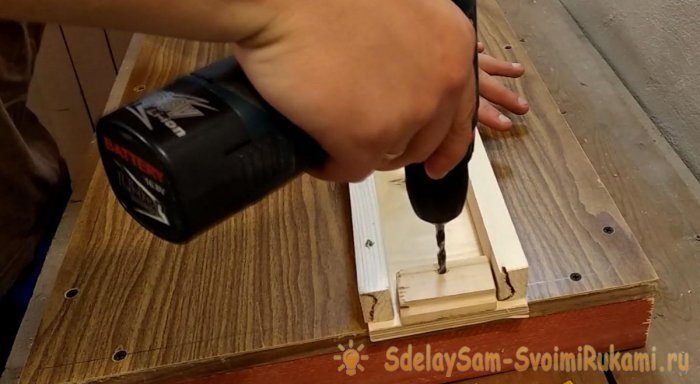

9. По выполненной разметке на первом шаге делаем отметки карандашом по краям направляющей.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/9d0f8ce1ba.jpg)
По отметкам размечаем и выполняем отверстия диаметром 6 мм.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/939d7803d0.jpg)
10. Используя выполненные на предыдущем шаге отверстия в качестве кондуктора, выполняем отверстия в основании.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/484cbd3133.jpg)
11. Сверлом на 10 мм выполняем глухие отверстия глубиной 10 мм.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/a4d73caae2.jpg)

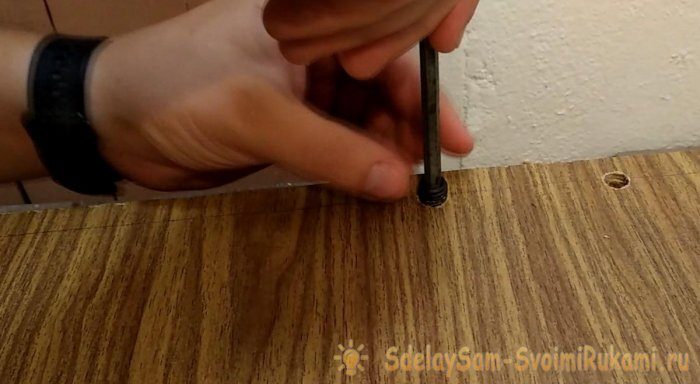

12. В полученные отверстия вкручиваем шестигранником мебельные футорки. Их можно приобрести в магазинах фурнитуры для мебели.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/b1d77876ac.jpg)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/fcd150db97.jpg)
В футорки вкручиваем шпильки М6.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/adaf1ddfed.jpg)
13. Аналогичные операции делаем на направляющей.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/5dc16643df.jpg)
После чего рассверливаем внутреннюю резьбу футорки сверлом 6 мм.

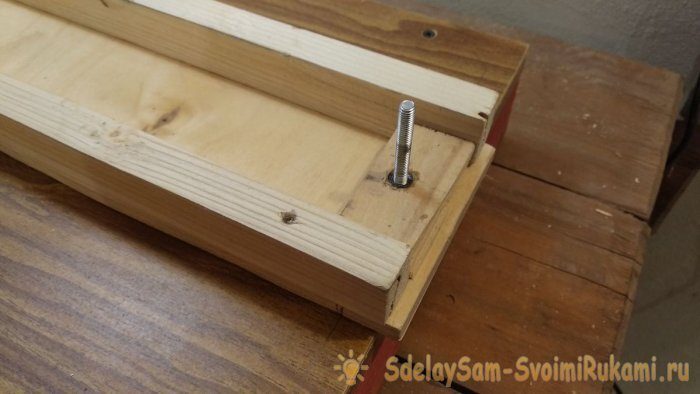

14. Монтируем направляющую на шпильки.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/f2c77c70a7.jpg)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/9fd24eb3c3.jpg)
Ход должен быть свободным, без заеданий.
15. По разметке выполняем сквозное отверстие под пилку лобзика (не забудьте учесть выступающую шпильку).
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/f19044937d.jpg)
16. Выполняем продольный рез лобзиком, на этом шаге важно не спешить, выполняя рез на невысокой скорости с отключенным маятниковым режимом (отметка «0»), чтобы получить максимально ровный рез без увода пилки.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/ece98c1058.jpg)

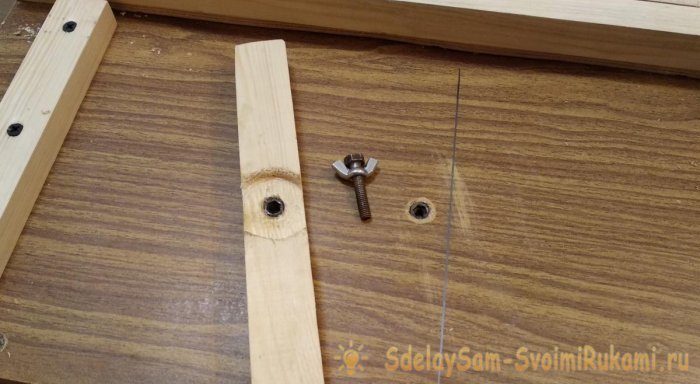

17. Используя угольник, перпендикулярно направляющей крепим упор из рейки 20х30 мм.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/3ca8e43b81.jpg)
Он будет использоваться для резки под прямым углом.
18. Для реза под произвольным углом (30, 45 градусов) устанавливаем второй упор, использую мебельные футерки и винт. Винт я изготовил, плотно накрутив на болт М6 барашковую гайку.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/ab20bafc8f.jpg)

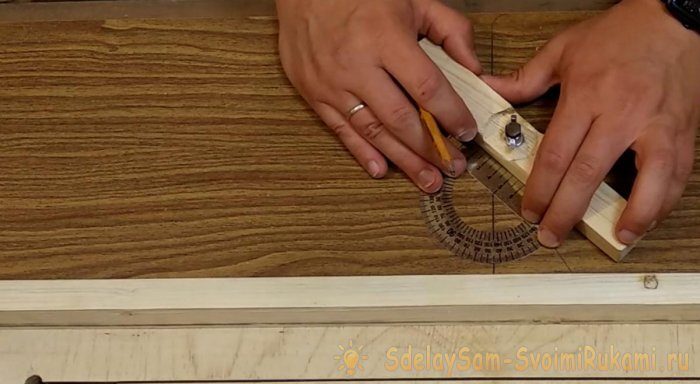

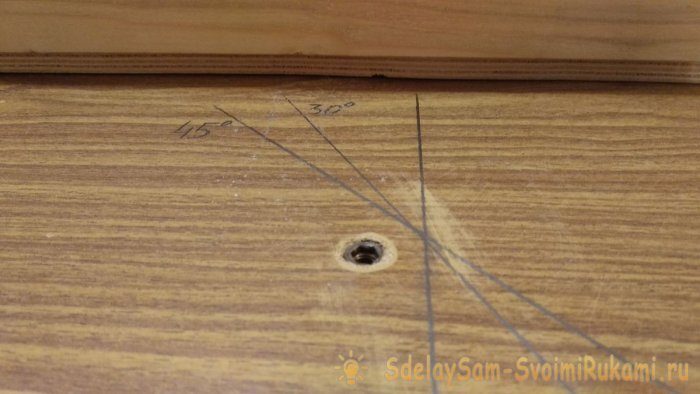

19. С помощью транспортира отмечаем необходимые для ваших нужд углы.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/4321945c89.jpg)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/1d79007943.jpg)
20. Для надежного прижима деталей устанавливаем барашковые гайки.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/0fa6eb9f71.jpg)

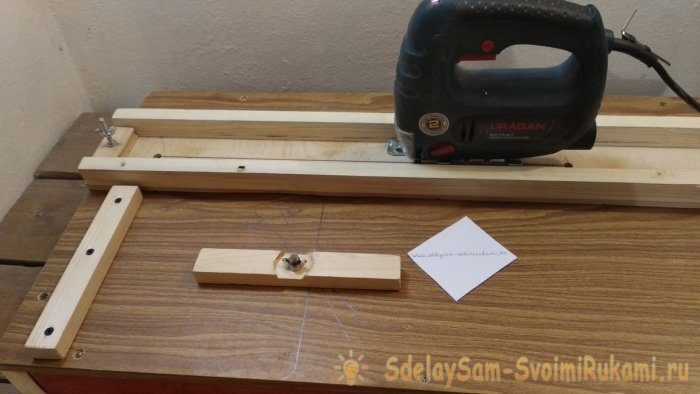

Станина для лобзика готова.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/1822174224.jpg)
Примеры резов можно оценить на фото ниже.
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/69b36f4ae9.jpg)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/11/30/6fab93486c.jpg)
Как видно рез получается чистый и ровный. Без такого приспособления даже имея большой опыт работы, сложно получиться рез такого качества на бюджетном лобзике.
Станину в работе и пошаговую инструкцию изготовления своими руками можно увидеть на видео.
От автора канала «Сделай сам — своими руками»
