От автора канала «Сделай сам»
Ну так что нам понадобится для создании нашей гитары?
Непосредственно дерево, за неимением другого я буду использовать березу Гриф
Электроника а именно звукосниматели, переключатели, потенциометры.
Бридж
Колки
Шаг 1

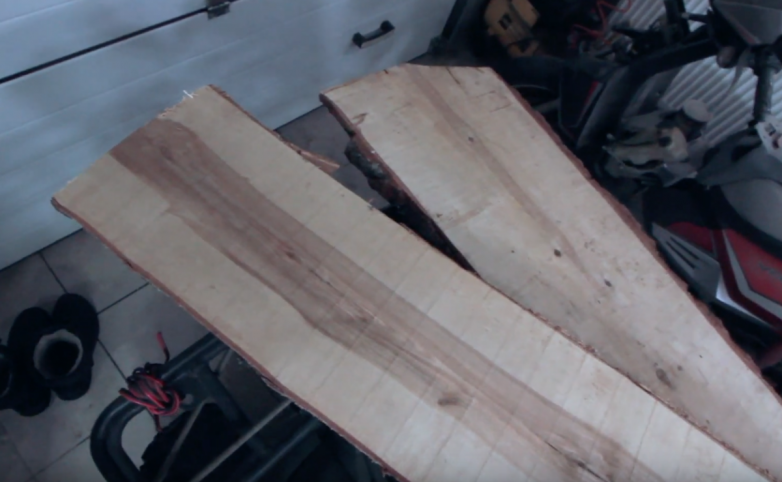

В ближайшей лесопилке я купил березовые доски камерной сушки!![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/4d0aa1b494.png)
Шаг 2

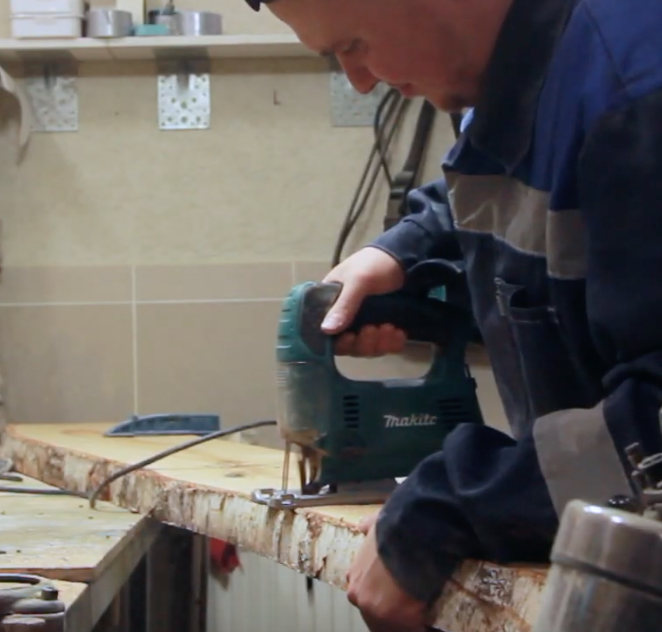

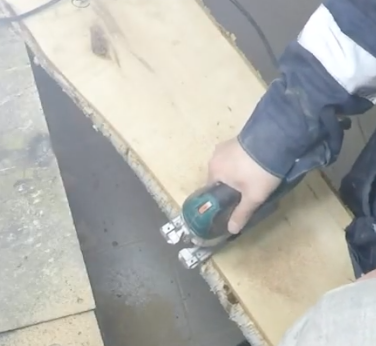

Отпиливаем две широкие доски нужного нам размера для будущей склейки.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/fd5de6b8e6.png)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/c186b81d55.png)
Шаг 3
Торцуем наши заготовки.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/7f30a6f794.png)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/96e357d0f0.png)
Шаг 4

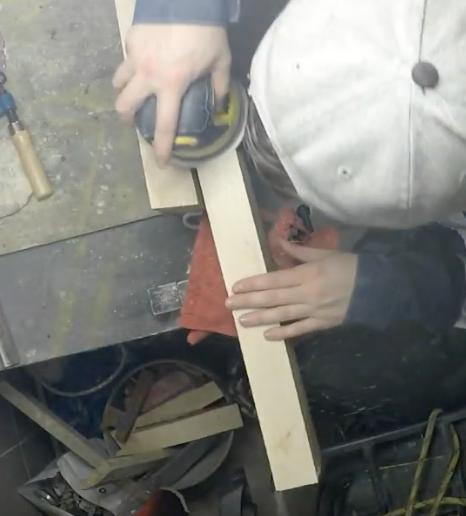

Подготавливаем наши заготовки для склейки, проходимся шлифмашиной.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/72d0d3fc0d.png)
Шаг 5

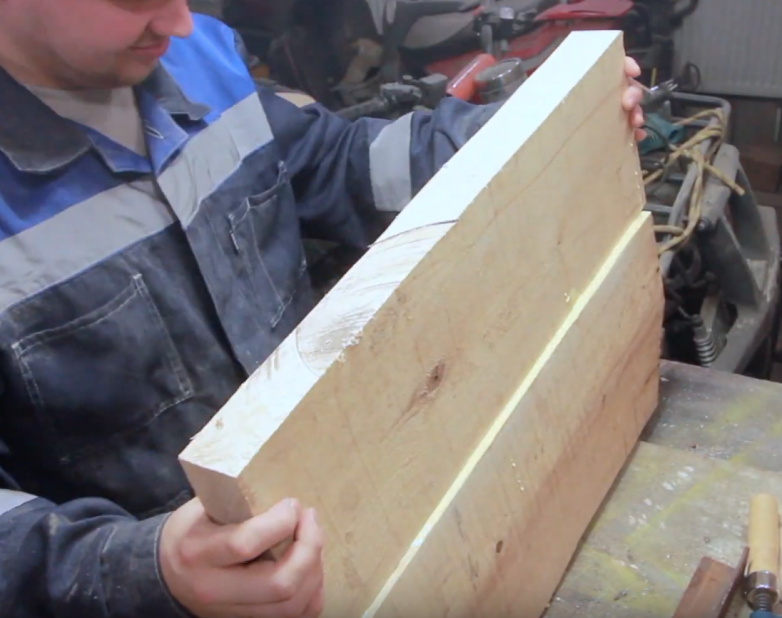

Склеиваем две наши доски на столярный клей. Стягиваем струбцинами и оставляем на сутки.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/4023d83746.png)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/a4b66f92a3.png)
Шаг 6.

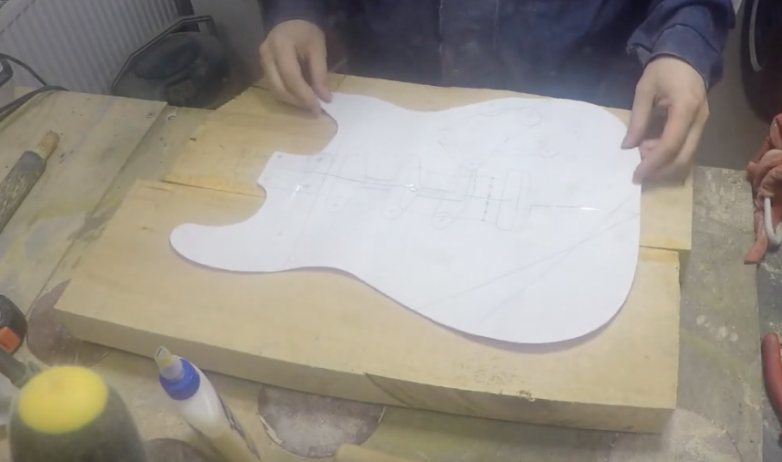

Заранее я уже распечатал трафарет нашей будущей гитары.И переводим на наше дерево.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/72efc49168.png)
Шаг 7

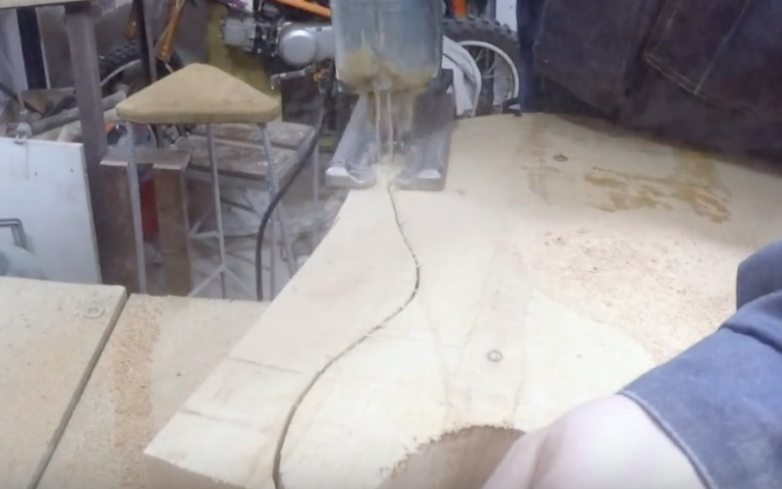

Берем и вырезаем лобзиком нашу гитарку.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/910beca293.png)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/2c33ab0d20.png)
Шаг 8
Берем фрезер и выравниваем плоскость плоской фрезой.![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/32f31b087d.png)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/c390c57789.png)
Шаг 9

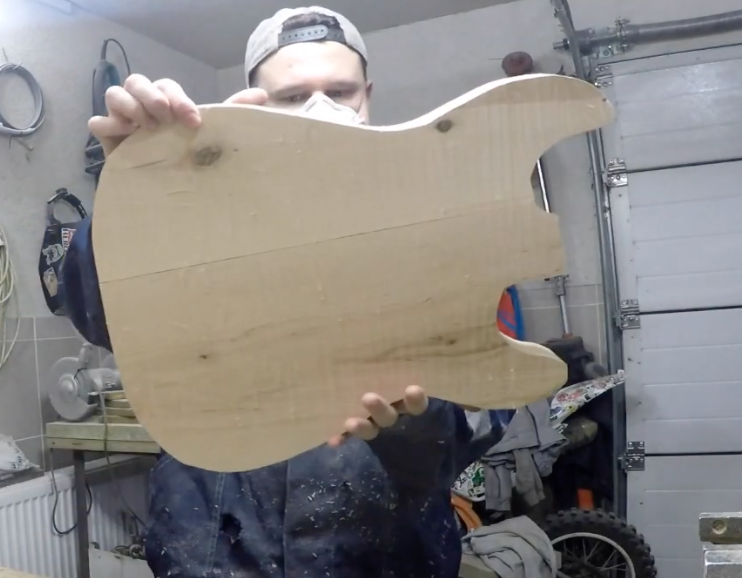

Спустя несколько часов получаем ровную поверхность.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/71e2af1ee9.png)
Шаг 10
Берем кромочную фрезу и снимаем кромку на нашей гитаре.![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/8a054226cd.png)
Шаг 11
Далее берем рашпиль и начинаем придавать реальную форму нашей деки гитары по умолчанию.![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/915c5a47cc.png)
Шаг 12
Берем шлиф машинку и приступаем к шлифовке.![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/6dbb746459.png)
Шаг 13
Далее берем декоративную пропитку и покрываем гитару.![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/1b42787281.png)
Шаг 14
Вот что получается в итоге![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/45b3eb0edb.png)
Шаг 15

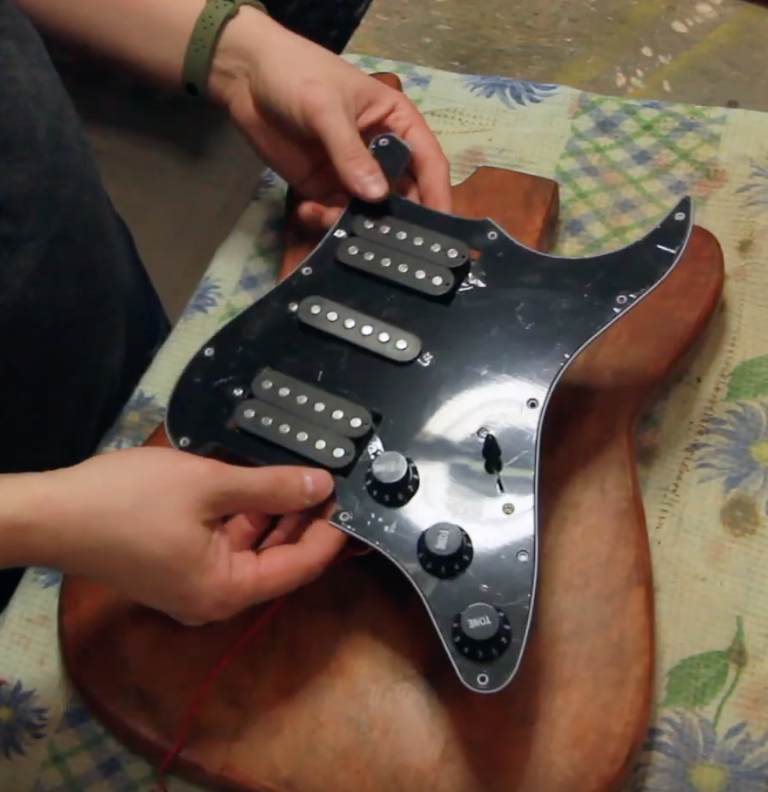

Начинаем примерять наш пластик вместе со звукоснимателями, которые я купил заранее на алиэкспресс. Делаем разметку.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/157eab05cc.png)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/56c4307405.png)
Шаг 16

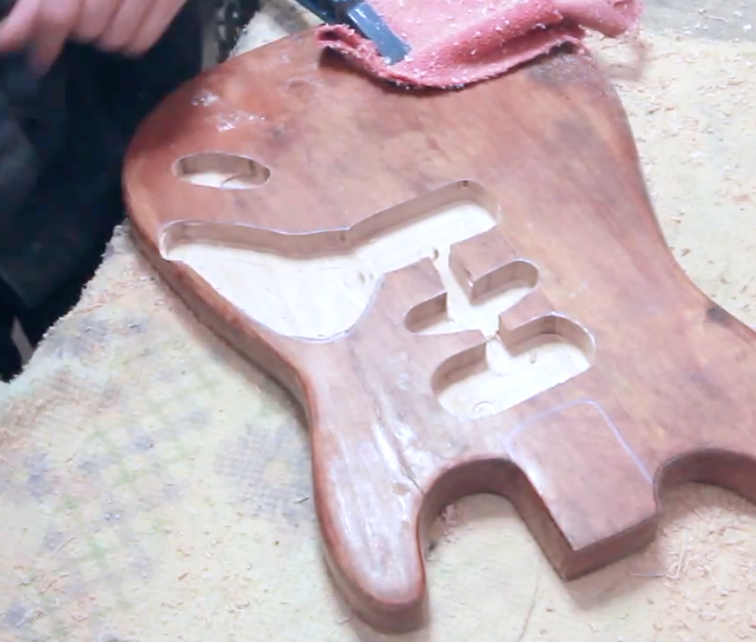

Выбираем полости фрезером по нашей разметке.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/75d29a5506.png)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/9e9b8ee25f.png)
Шаг 17

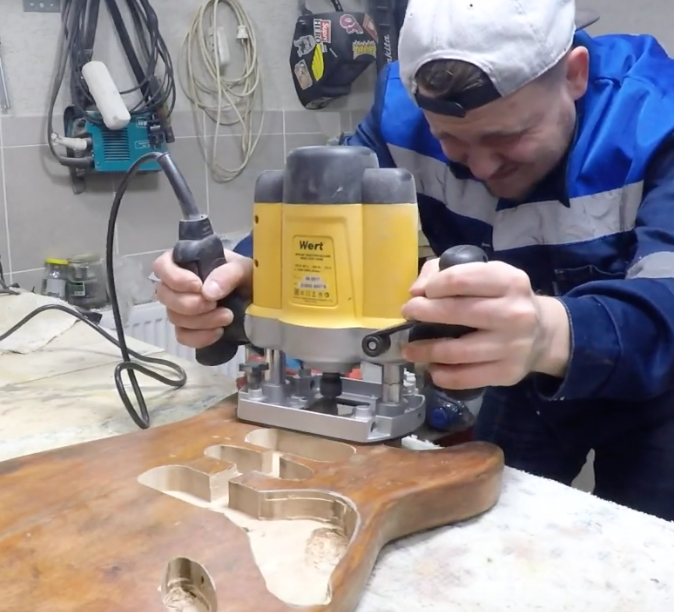

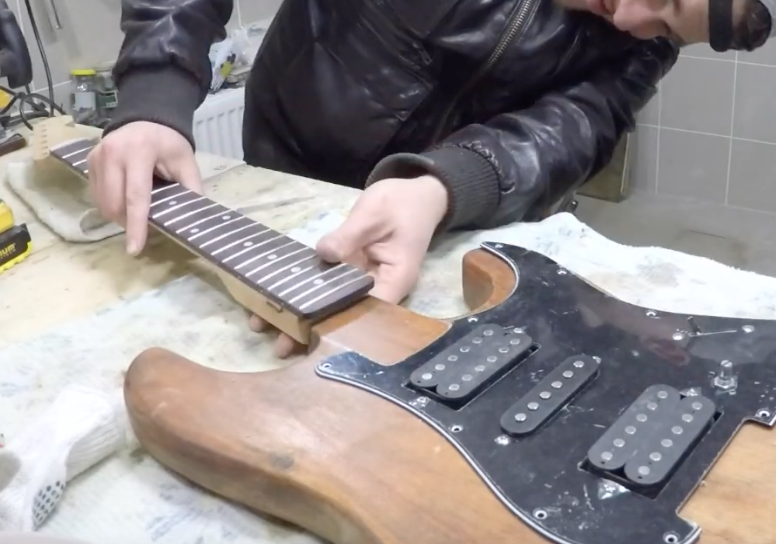

Начинаем примерять наш гриф. Нужно будет сделать точную разметку и выбрать фрезером паз.![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/b7c0373a4b.png)
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/290bacec51.png)

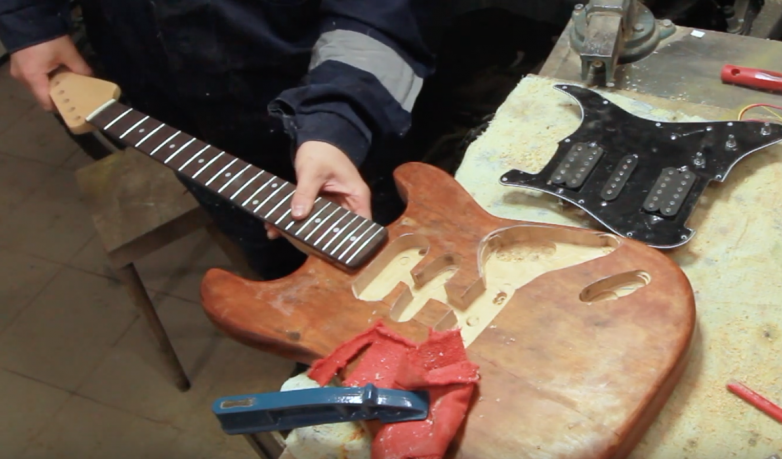

Вот что выходит
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/1bf1223e5a.png)
Шаг 18
Начинаем примерную сборку.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/95904044fb.png)
Шаг 19
Крепим гриф на место с помощью струбцины и сверлим наши отверстия под крепежные болты.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/8d6c91f987.png)
Крепим нашу металическую пятку
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/0d9b82f379.png)
Шаг 20
Делаем экранизацию фольгированным скотчем![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/c4b78734e4.png)
Шаг 21
Крепим наши колки.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/03ead3cc33.png)
И красим голову грифа (мне тогда казалось, что это хороший вариант)
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/4f29952f6c.png)
Шаг 22
Покрываем лаком нашу деку гитары.![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/e02d7f5133.png)
Шаг 23

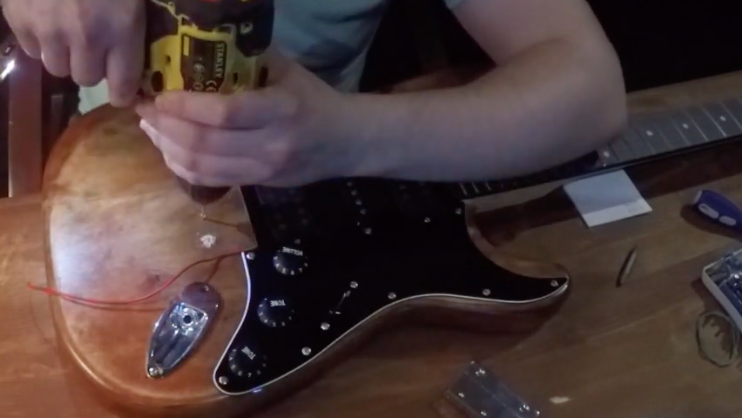

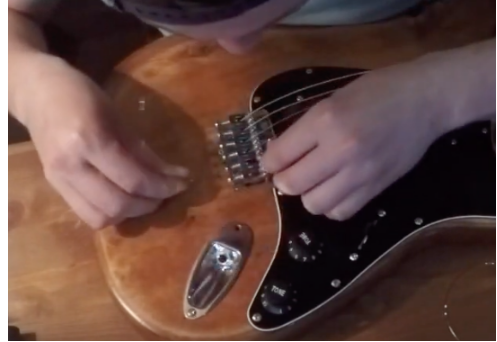

Приступаем к последним действиям.Сверлим отверстия для крепления бриджа.
![](https://image1.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/3531fc4c7b.png)
Далее ставим струны.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/fd9bdb59a5.png)
И вот что у нас получается.
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/07d66742e4.png)
![](https://image7.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/672302e07f.png)
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/49604cd8df.png)
К сожалению, послушать звук гитары на ютуб не получится, тк я играл известные песни и ютуб забанил видео, пришлось во внутреннем плеере менять звуковую дорожку((((
![](https://image2.thematicnews.com/uploads/images/25/28/01/31/2023/10/20/8e18cacd82.jpg)
От автора канала «Сделай сам»
