Как изготовить своими руками выжигатель по дереву

В данной статье расскажу, как можно сделать выжигатель по дереву своими руками практически из подручных материалов. С помощью такого выжигателя можно рисовать на деревянных заготовках разные картинки, выжигать надписи.



Для изготовления понадобятся следующие материалы:
Деревянный брусочек 25х20 мм, длина 120-150 мм;
Гвоздь 3х50 мм – 2 шт.;
Иголка от медицинского шприца – 1 шт.;
Блок питания с напряжением 5В (3А);
Разъём для подключения блока питания – 1 шт.;
Соединительные клемы для проводов – 2шт.

Шаг 1. Сборка основы для выжигателя

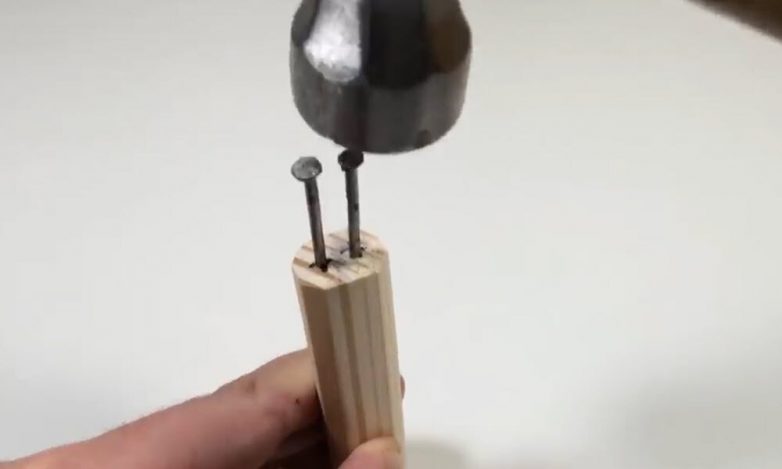

Изготовление выжигателя начинаем с забивания гвоздей в деревянный брусок, как показано на картинке ниже. Гвозди забиваем наполовину своей длины. Далее откусываем шляпки у гвоздей пассатижами.

Шаг 2. Устройство проводов

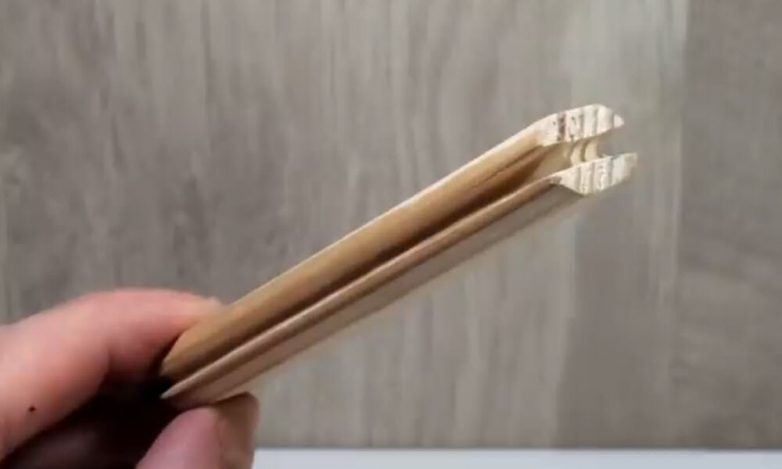

Для прокладки проводов необходимо прорезать канавки с двух сторон бруска, вдоль его длины. Начинаем прорезать канавки обычным канцелярским ножом, далее можно обработать напильником.





Далее устанавливаем разъём для блока питания на брусок, провода укладываем в подготовленные прорези. Зафиксировать разъем можно при помощи клея клеевым пистолетом, либо обмотать рукоятку изолентой.

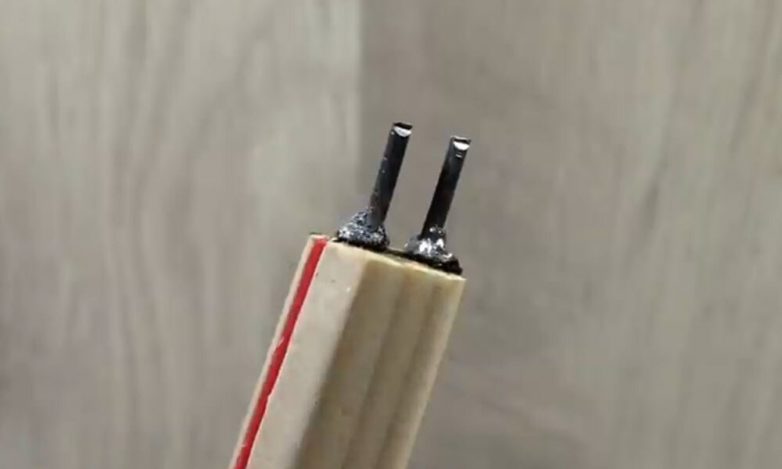

Теперь откусываем провода необходимой длины и зачищаем их концы. Наматываем концы проводов на основание гвоздей и припаиваем их паяльником для лучшего контакта.

Шаг 3. Установка нагревательного элемента

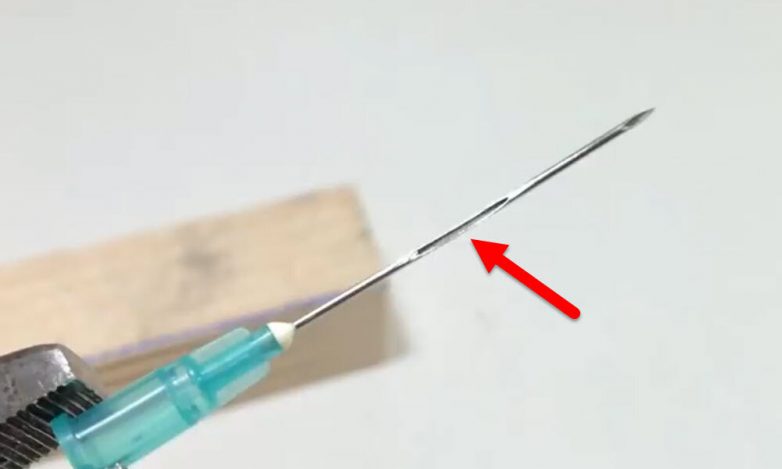

Для изготовления нагревательного элемента для выжигателя будем использовать обычную иголку от медицинского шприца. Для этого стачиваем центральную часть иголки надфилем наполовину толщины, чтобы игла разогревалась именно в этом месте.

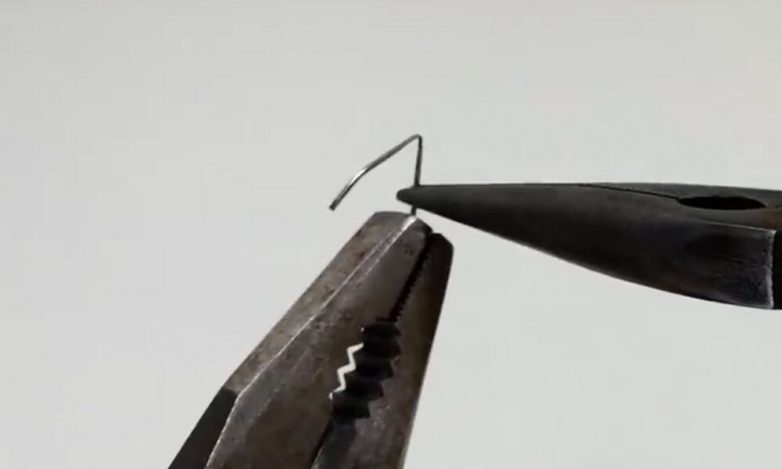

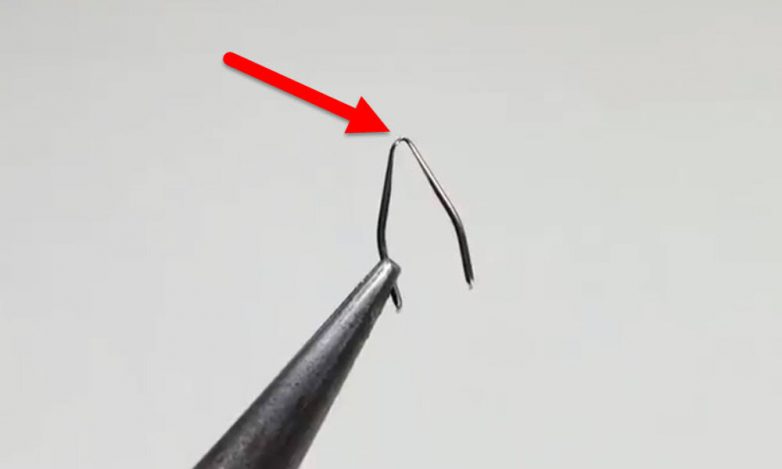

Откусываем пассатижами лишние части от иглы: острый кончик и пластиковую крышку. Далее придаем форму игле в виде “домика”, как показано ниже на фото.

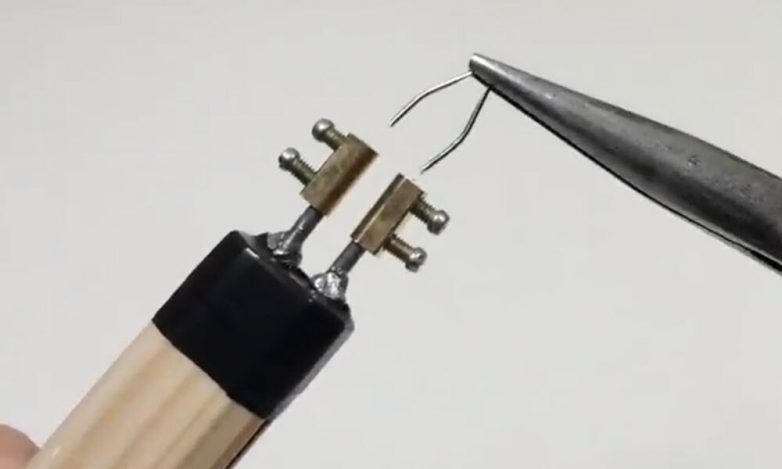

Установка нагревательного элемента на основания гвоздей будет осуществляться при помощи соединительных клемм для проводов. Фиксируем все детали закручивая болтики на клеммах.

Шаг 4. Подключение и проверка выжигателя

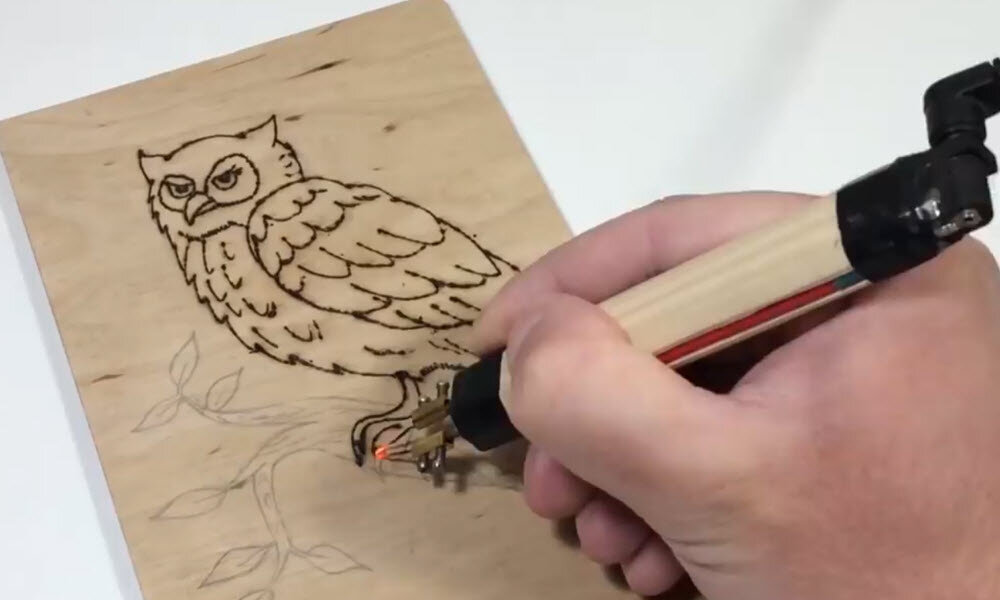

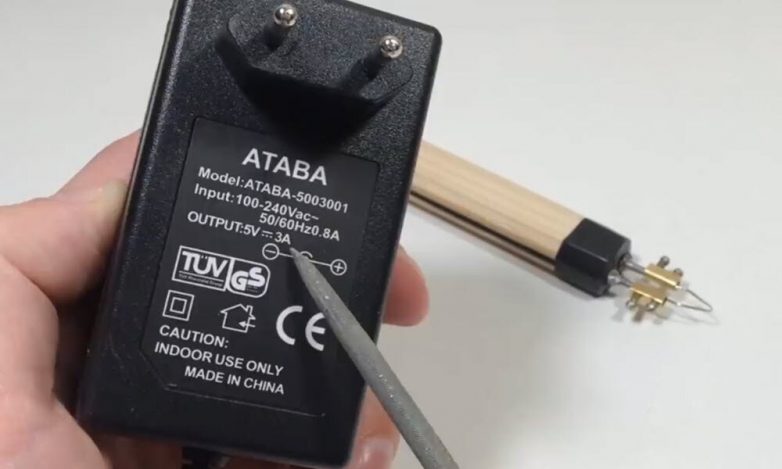

Теперь остается подключить выжигатель по дереву к блоку питания и пробовать его в деле. Использовал блок питания с выходным напряжением 5В (с максимальным током потребления 3А).

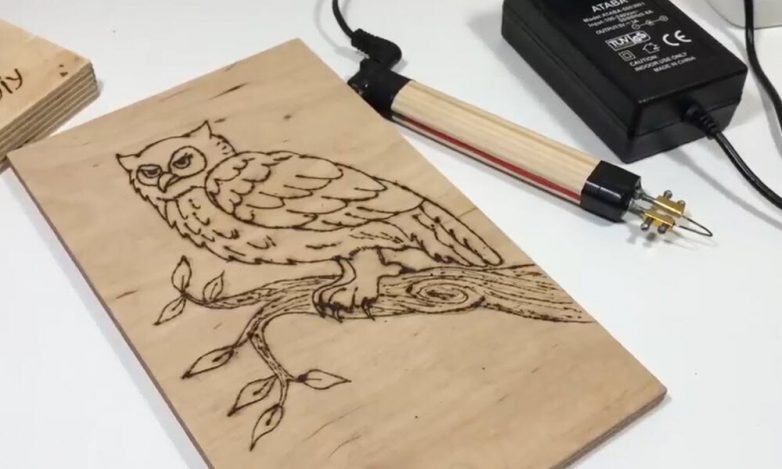

Попробовал обвести выжигателем, нарисованную карандашом сову на деревянной доске, результат получился отличный. Собранным выжигателем доволен, пользоваться очень удобно. Если перегорит или сломается нагревательный элемент, то изготовить его новый из медицинской иголки от шприца будет несложно.
