Как сделать своими руками ТВ-антенну из обычного сплиттера и кабеля

Если недалеко от дома имеется в наличии телевышка, то для подключения к цифровому ТВ будет вполне достаточно обычной антенны пассивного типа. Подобные устройства широко представлены на рынке радиоэлектроники. Вот только по принципу своего устройства антенна настолько проста, что отдавать за нее свои кровные не имеет никакого смысла. Куда проще и лучше сделать ее самостоятельно, раздобыв лишь сплиттер и кабель.

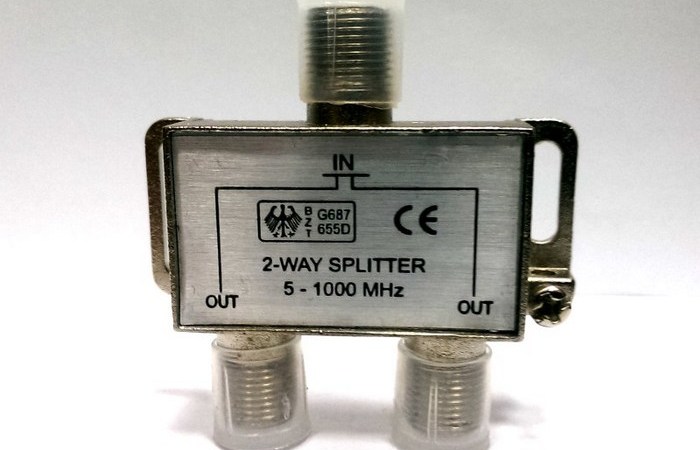

Что понадобится: коаксиальный кабель RG-6, штекер телевизионный, антенный сплиттер на 2 выхода, F-разъем для кабеля (3 штуки)

Подготовив все необходимое для создания кустарной антенны цифрового ТВ, можно браться за работу. Первым делом берем в руки коаксиальный кабель, отмечаем на нем отрезок в 50 см и отрезаем его. На одном из концов получившегося фрагмента снимаем изоляцию с отступом в 15 мм от края. Важно сделать это так, чтобы не была повреждена и нарушена внутренняя оплетка кабеля, она в свою очередь должна быть аккуратно завернута по направлению к обратному краю. После этого производится снятие оставшейся изоляции так, чтобы можно было получить доступ к центральной жиле.

На зачищенный край кабеля устанавливается один из F-разъемов. После этого в центре провода вырезается наружная изоляция на участке шириной 20 мм. С него снимается оплетка. В дальнейшем, нужно будет повторно заизолировать данный участок, чтобы не допустить перелома кабеля при последующем изгибе «баранком».

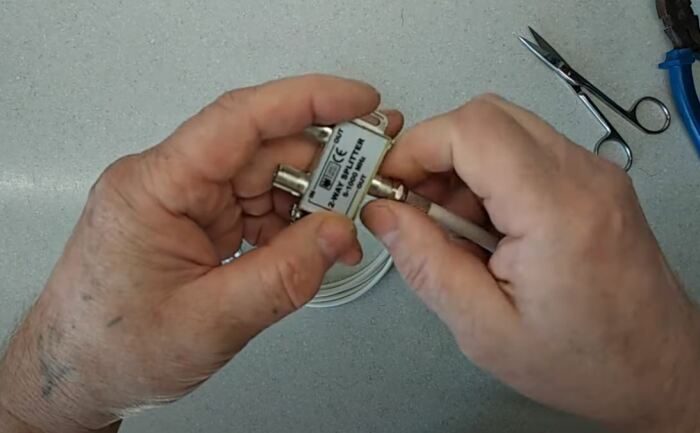

Далее зачищается второй конец кабеля. Здесь полностью повторяется процедура, описанная в самом начале. Венчается она установкой очередного F-разъема. Антенна почти готова. Все что нужно теперь – подключить кабель «баранком» к разным разъемам сплиттера. В оставшийся свободным разъем запускается телевизионный кабель. При необходимости он также переоснащается под F-разъем. Если антенна вдруг не заработает, то следует поменять местами на сплиттере замкнутый конец кабеля-антенный и кабель к телевизору.
