Учимся чинить гирлянду

Не спешите выбрасывать старые огоньки и бежать в магазин за новыми.
Как правило, у гирлянд довольно простая конструкция и типичные неисправности, которые легко устранить даже без специальных навыков и инструментов. Но в некоторых случаях может понадобиться паяльник и мультиметр. Поэтому, возможно, всё же придётся обратиться к знакомому радиолюбителю.
Причиной неполадок гирлянды, как и любой электротехники, является выход из строя одного или нескольких элементов схемы. Чинится всё обычно заменой неисправной детали, которую можно найти в другой гирлянде или какой-то сломанной технике. Неосторожное обращение с электрогирляндой может обернуться ударом тока или порчей прибора. Все действия вы выполняете на свой страх и риск. Сайт «Как сэкономить» не несёт никакой ответсвенности.

Как устроена гирлянда

Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами.
Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым.
У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой.
Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.

На фото слева четыре чёрные детальки — это тиристоры. Синяя рядом — конденсатор, маленькие светлые по краям — резисторы, позади платки с микросхемой — диод и кнопка.
На фото справа обратная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — линии веток каждого цвета и общий.

Как починить гирлянду, если она не включается

Причина 1. Обрыв провода питания
Тонкие проводки часто повреждаются, ломаясь у вилки или отрываясь от платы внутри блока управления.


Как исправить
Пошевелите провод у вилки и рядом с коробочкой. Если гирлянда заработает, значит, проблема найдена и останется только заменить кабель, разобрав блок контроллера.
Если нет — поиск неисправности нужно начать с кабеля питания. Откройте крышку, отпаяйте два идущих к плате провода и замените их на рабочий провод с вилкой.
Если на плате нет видимых повреждений, это должно помочь и гирлянда заработает. В противном случае проблему нужно искать в диодах питания.
Причина 2. Сгоревший диодный мост
Скачки напряжения могут вывести из строя один или несколько диодов диодного моста. Как следствие, на плату не будет подаваться питание и гирлянда не включится.

Как исправить
Проверьте все диоды с помощью мультиметра и замените неработающие на исправные. Детали можно взять из другой гирлянды или найти подходящие по номиналу, указанному на корпусе.

Как починить гирлянду, если не работает один из цветов

Причина 1. Обрыв цепи одной из веток

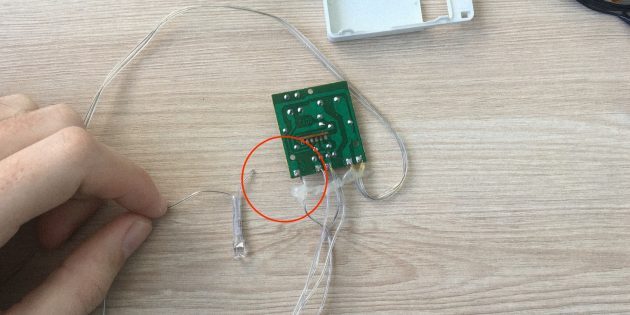

Из-за плохого качества провода могут обломаться либо у самой платы, либо где-то между светодиодами. В обоих случаях цепь размыкается и светодиоды перестают светиться.

Как исправить
Отделите неработающую ветку от остальных и внимательно осмотрите провод, чтобы проверить его целостность. Если он отошёл от платы, зачистите, припаяйте заново и для надёжности закрепите горячим клеем.
Если повреждение на кабеле между светодиодами, зачистите концы провода и спаяйте либо соедините их скруткой, а затем заизолируйте термоусадкой или изолентой.
Причина 2. Сгоревший светодиод
Часто горят и некачественные светодиоды. При последовательном соединении это означает такой же обрыв цепи, как и в предыдущем случае.

Как исправить
Найти нерабочий светодиод или лампочку в последовательной цепи сложнее. Один из вариантов — прозванивать каждый элемент с помощью мультиметра.
Ещё можно сделать перемычку из двух иголок, соединённых между собой проводком, и поочередно замыкать ими подводящий и уходящий провод на каждом светодиоде. Гирлянда при этом должна быть включена. Светодиод, при замыкании которого загорятся все огоньки ветки, и будет дефектным.
Для восстановления цепи нерабочий светодиод можно либо заменить, либо просто убрать и соединить концы проводов между собой, заизолировав их. Без последствий можно выбросить до пяти светодиодов в одной ветке.
Причина 3. Поломка тиристора
При выходе из строя управляющего тиристора одной из линий все светодиоды одного цвета перестают работать.

Как устранить
Исправить поломку можно только заменой тиристора на рабочий от другой гирлянды или подходящий по номиналу. Для проверки нужно использовать мультиметр или прибегнуть к следующему способу.
Определите провод нерабочей ветки и поменяйте местами с одной из исправных, отпаяв или обрезав и соединив скруткой. Если дефектная линия после этого заработает, значит, проблема в тиристоре.
Провода, которые идут к тиристорам, обычно расположены в ряд у одного из краёв платы. На противоположном будет всего два провода — это питание. Перепутать их сложно.

Как починить гирлянду, если один из цветов светится тускло

Причина 1. Надрыв провода ветки
Из-за надлома жил внутри провода в цепи одной из веток нарушается контакт. Ток ещё проходит, но его уже не хватает, чтобы зажечь все светодиоды.

Как исправить
Внимательно осмотрите всю ветку. Шевелите провода у платы и каждого из светодиодов включённой гирлянды, чтобы определить повреждённое место. Как только найдёте его, все светодиоды загорятся в полную силу. Далее останется восстановить нормальный контакт, припаяв провод или зачистив и соединив его.
Причина 2. Сломанный тиристор
Из-за неисправного тиристора одной из линий может быть недостаточно тока для нормальной работы всех светодиодов.

Как исправить
Лечится эта поломка только заменой тиристора на другой. Проверить работоспособность можно мультиметром, либо перебросив провод на одну из рабочих линий.

Как починить гирлянду, если она беспорядочно мигает в любом режиме

Причина 1. Выход из строя конденсатора
Пересыхание, течь или вздутие электролитического конденсатора вызывает сбои в работе контроллера.

Как исправить
Внимательно осмотрите конденсатор. Если он разбух, потемнел или на нём видны потёки электролита, значит, необходима замена. Рассмотрите корпус, чтобы узнать номинал и напряжение, а затем найдите аналог с параметрами не меньше оригинальных. Аккуратно выпаяйте старый конденсатор и установите новый, соблюдая полярность.

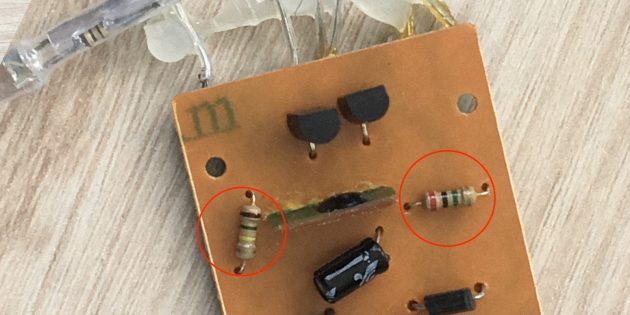

Причина 2. Поломка резистора
Сгоревшие резисторы также вызывают неполадки в работе контроллера и нестабильную работу режимов свечения.

Как исправить
Проверьте сопротивление резисторов мультиметром и замените неисправные на рабочие такого же номинала. Если визуально детали целые, всё равно лучше заменить их, чтобы исключить неисправность.

Как починить гирлянду, если все светодиоды горят одновременно и не мигают

Причина 1. Поломка микросхемы
Повреждение микросхемы контроллера заставляет все светодиоды гореть одновременно и не мигая. Режимы перестают работать, а при нажатии кнопки огоньки загораются и гаснут, если её отпустить.

Как исправить
К сожалению, гирлянды с такой неисправностью не подлежат ремонту. Исправный контроллер от другой гирлянды не подойдёт. Он рассчитан на иное количество светодиодов и сопротивления, ток тиристоров. Поэтому в лучшем случае не заработает, а в худшем вызовет короткое замыкание.
